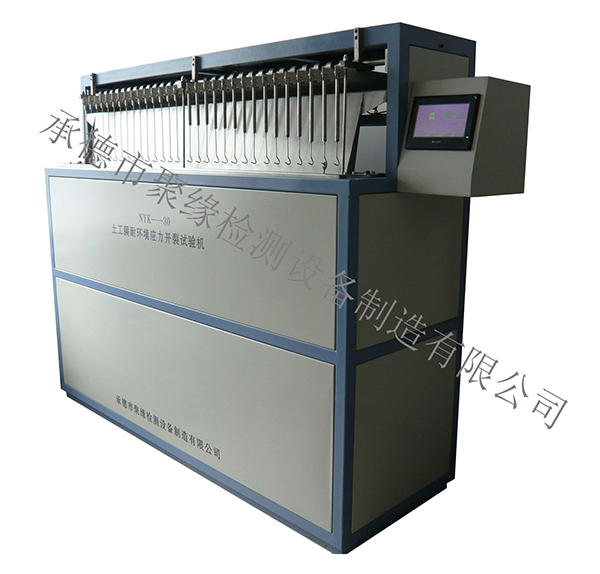

土工膜耐環境應力開裂試驗機
一、用途:
本儀器用切口恒載拉伸試驗評價聚烯烴土工膜抗應力開裂強度的標準試驗儀器。主要適用于垃圾填埋場用土工膜。土工膜是一種以聚合物為基本原料的防水阻隔型材料,如聚乙烯(PE)土工膜,聚氯乙烯(PVC)土工膜,氯化聚乙烯(CPE)土工膜及各種復合土工膜等。
二、原理
該試驗方法是將從聚烯烴薄片上取下的啞鈴狀的帶切口的試樣在恒載拉伸下置于高溫表面活性劑中,測試并記錄到試樣斷裂的時間,在不同應力水平下的一系列測試結果可以在對數坐標軸上建立一個應力水平及其斷裂時間的關系圖。
土工膜耐環境應力開裂試驗用切口恒載拉伸試驗來評價聚烯烴類土工膜耐應力開裂強度的標準試驗方法1,簡稱“NCTL”。
“NCTL”這個試驗方法是將試樣置于不同的恒定拉伸荷載之下進行試驗。用材料屈服強度試驗的20-65%的荷載加到啞鈴型的試樣上。試樣要先切口,切口深度為其厚度的20%,并浸泡于溫度為50℃,濃度為10%的一須活性劑中。在這個加速老化的過程中,測出試樣破壞的時間。實驗結果繪制成一個荷載與破壞時間的關系圖。NCTL測試提供了材料塑性破壞和脆性破壞的信息。材料的耐應力開裂強度就是這兩種破壞形式間的過渡時間 2。
本儀器符合CJ《中華人民共和國城鎮建設行業標準》CJ/T234-2006(附錄C)及GB_T 17643-2011規定。
三、儀器的特點
3.1本儀器設計外觀大方、功能齊全、自動化程度極高的試驗設備。
3.2采用觸摸屏顯示,中文操作界面,菜單提示操作簡單明了,記錄時間準確。
3.3控制系統由臺達PLC、臺達溫度控制器及信捷人機界面觸摸屏控制計。實現各架單獨計時,每三架為一組做平行試驗,每組加載不同屈服應力;試驗恒溫水浴自動控溫自動升降;總架次30架,支持20%-65%屈服應力下10組試驗,個組加載質量自動計算 ;提供定時判定法及破損時間判定法兩種方式;試驗及試驗完成后隨時查閱各應力段的各條試樣破裂時間及平均破裂時間,方便進行結果分析判定。
3.2試樣架體為不銹鋼材料,不易生銹。
3.3恒溫介質箱恒溫精度高,且配有循環泵,保證試驗介質溫度均勻,提高試驗的準確性。
3.4按照標準規定試驗通道應為二十個。
四、技術參數
1、單杠桿最大加載量:≤5kg
2、杠桿省力系數:3
3、適用于土工膜規格:0.75—3mm
4、試樣通道數:20架(可根據用戶需要定購≤30架)
5、控溫范圍:室溫--70℃
6、溫度模塊PID自動控制
7、控溫精度:±1℃
8、計時精度:1 S
9、顯示方式:觸摸屏
10、恒溫介質箱內膽尺寸:1200×150×300mm(長×寬×高)
五、試樣的制備
按照CJ《中華人民共和國城鎮建設行業標準》CJ/T234-2006(附錄C)標準規定要求制作,符合GB/T17643-2011附錄D拉伸負荷應力的測定(切口恒載拉伸負荷應力試驗)。該儀器配置本公司研制開發的工具。
|
